• A selection of milling cutters from MAPAL.
  • A selection of milling cutters with exchangeable inserts from MAPAL.

Milling cutters with replaceable inserts

Maximum performance on machining aluminium, steel and cast iron

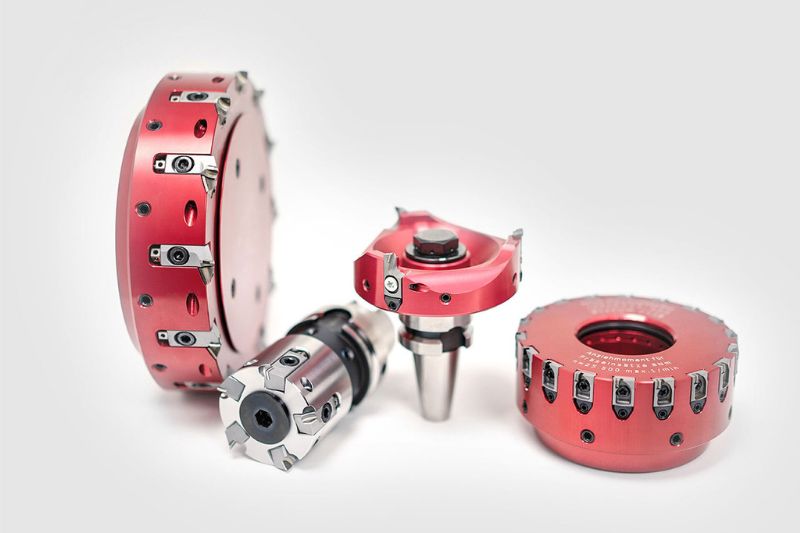

Face milling cutters with PCD milling inserts from MAPAL.

Planfräser mit PKD-Fräseinsätzen

Ideal zum Erzeugen höchster Oberflächengüten  bei Bauteilen aus Aluminium.
  • Realisierung von Oberflächen mit  Rz ≤ 5 μm
  • Durchmesserbereich von  32 bis 500 mm
  • Innovative Spanleitgeometrie für hohe  Prozesssicherheit
  • μ-genaue Keiljustierung für perfekte Oberflächengüten
  • HSC-Fräser in Leichtbauweise für Maschinen mit begrenzter Spindelleistung
  • Fräser mit gelöteten Schneiden für  Schnitttiefen von bis zu 8 mm

MAPAL face milling cutter with indexable inserts

Face milling cutters with indexable inserts

Roughing and semi-finish machining face surfaces.
  • Cutting depths of up to 10 mm
  • Diameter range from 63 to 200 mm
  • Alternating installation of indexable inserts LTHU possible
  • Four or eight-cutting edge indexable inserts
  • Contact angles of 45° and 75°

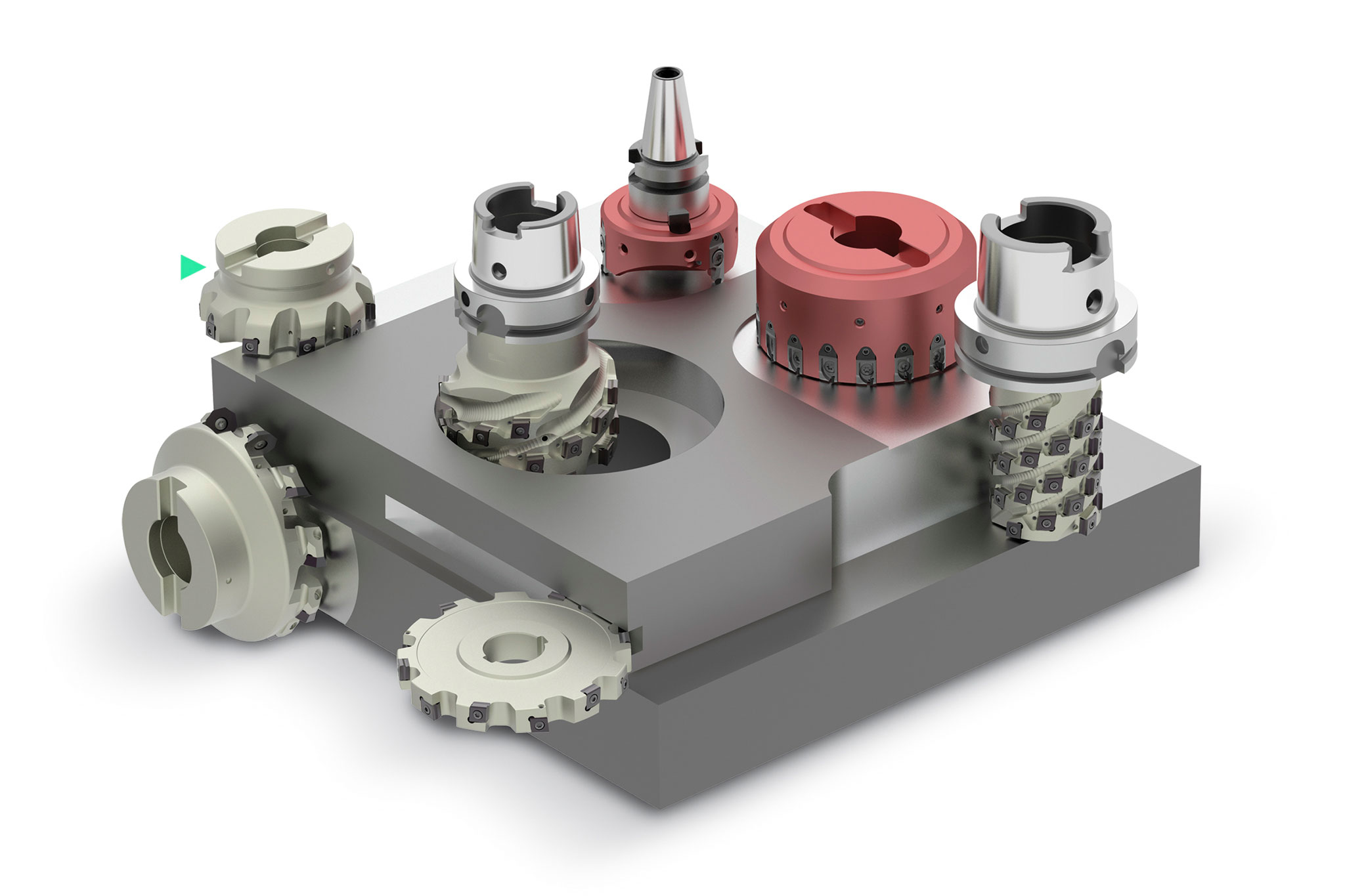

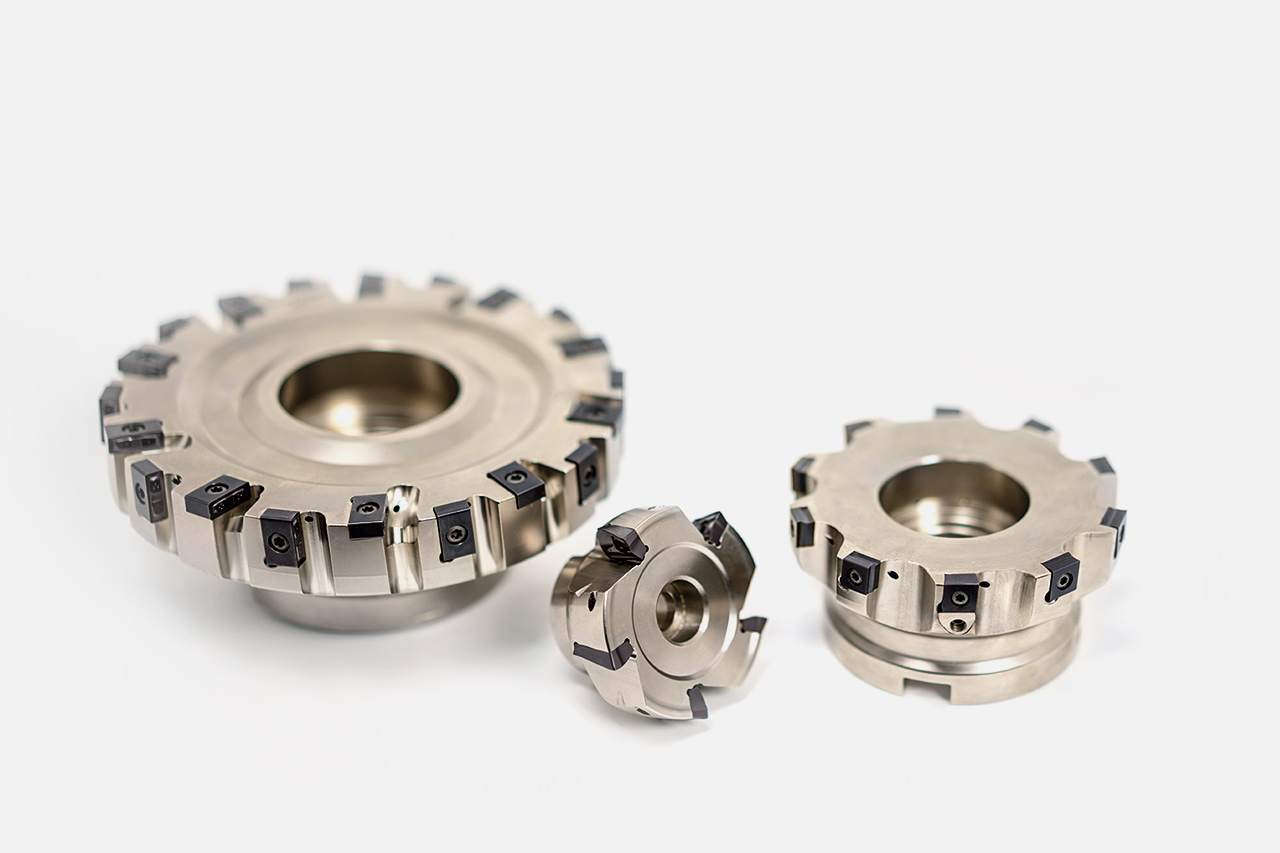

An overview of MAPAL shoulder milling cutters.

Shoulder milling cutters

Ideal for milling 90° shoulder surfaces.
  • Cutting depths of up to 14 mm
  • Diameter range from 16 to 200 mm
  • Series for inclined entry, full slot milling and plunge milling
  • Alternating installation of indexable inserts LTHU possible
  • Four or eight-cutting edge indexable inserts
  • Axial adjustment for highest surface quality
  • Contact angles of 88° and 90°

Two shell end face milling cutters from MAPAL.

Shell end face milling cutters

For roughing with high cutting depths. Ideal for deep shoulder milling and for trimming.
  • Cutting depths of up to 75 mm
  • Diameter range from 25 to 200 mm
  • Also suitable for heavy machining and full slot milling
  • Contact angle 90°

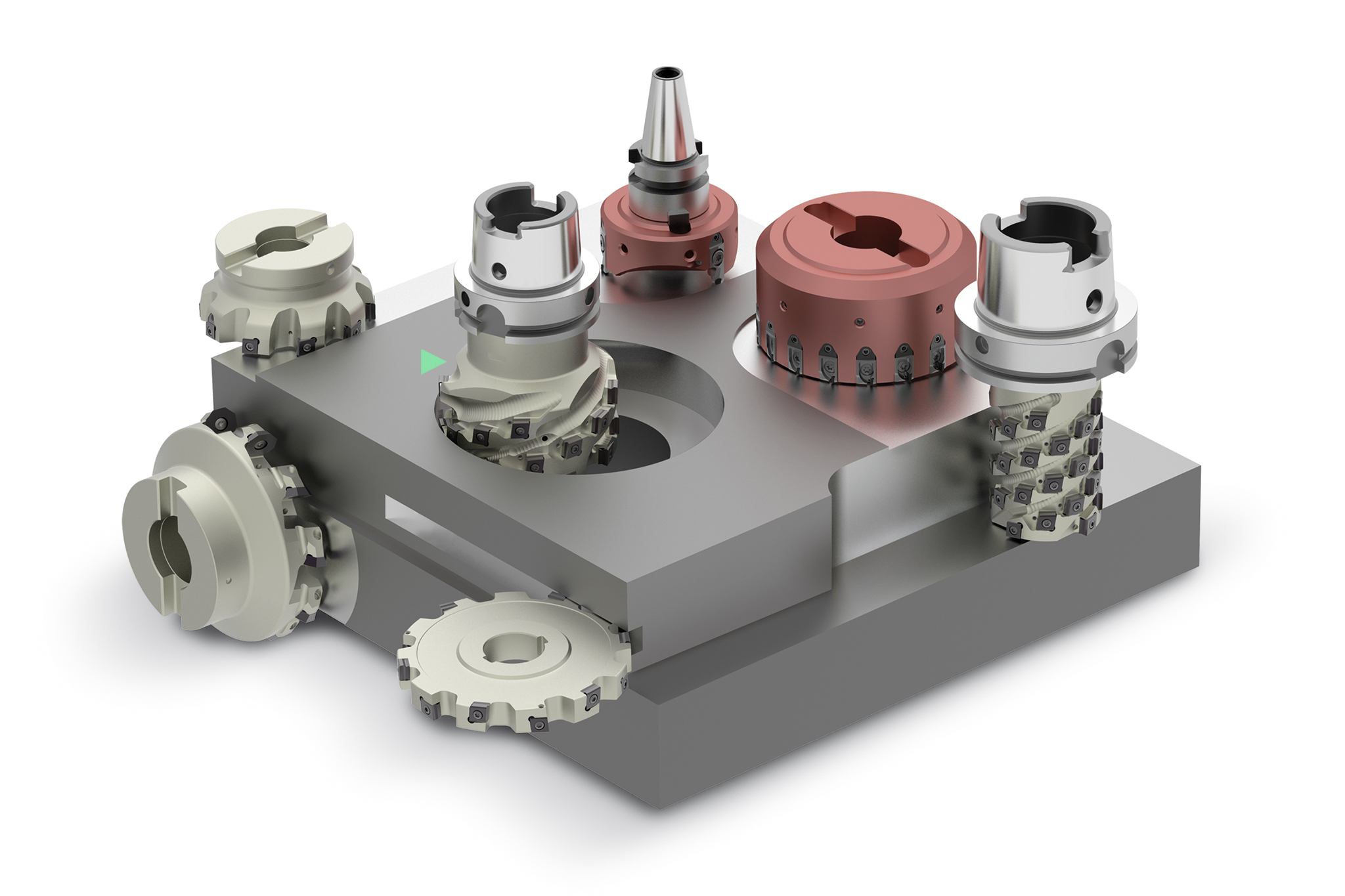

A helix milling cutter from MAPAL.

Helix milling cutters

For roughing large bore diameters (> 150 mm).
  • Cutting depths of up to 35 mm
  • Diameter range from 80 to 160 mm
  • Plunging and ramping possible
  • Optionally with vibration damper
  • Ideal for machining centres
  • Contact angle 90°

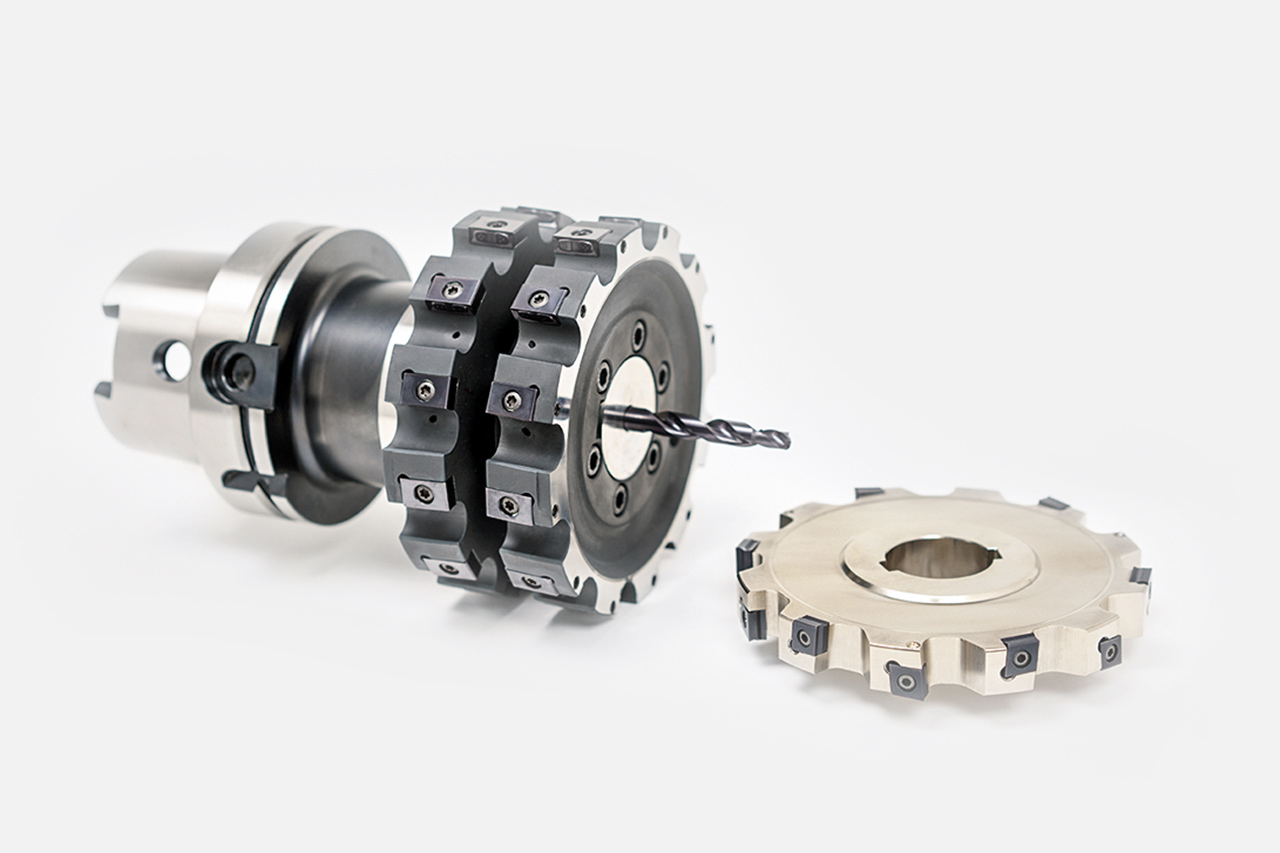

Ein montierter Scheibenfräser sowie ein Scheibenfräskopf von MAPAL.

Scheibenfräser

Fräsen von tiefen Schulterflächen oder Nuten. Als Satzfräser oder Fräswelle einsetzbar.
  • Schnitttiefen von bis zu 17 mm
  • Durchmesserbereich von 100 bis 200 mm
  • Ideal für Werkzeugmaschinen mit ausfahrbarer Pinole
  • Für Schlichtbearbeitung axial einstellbar
  • Anstellwinkel von 88° und 90°

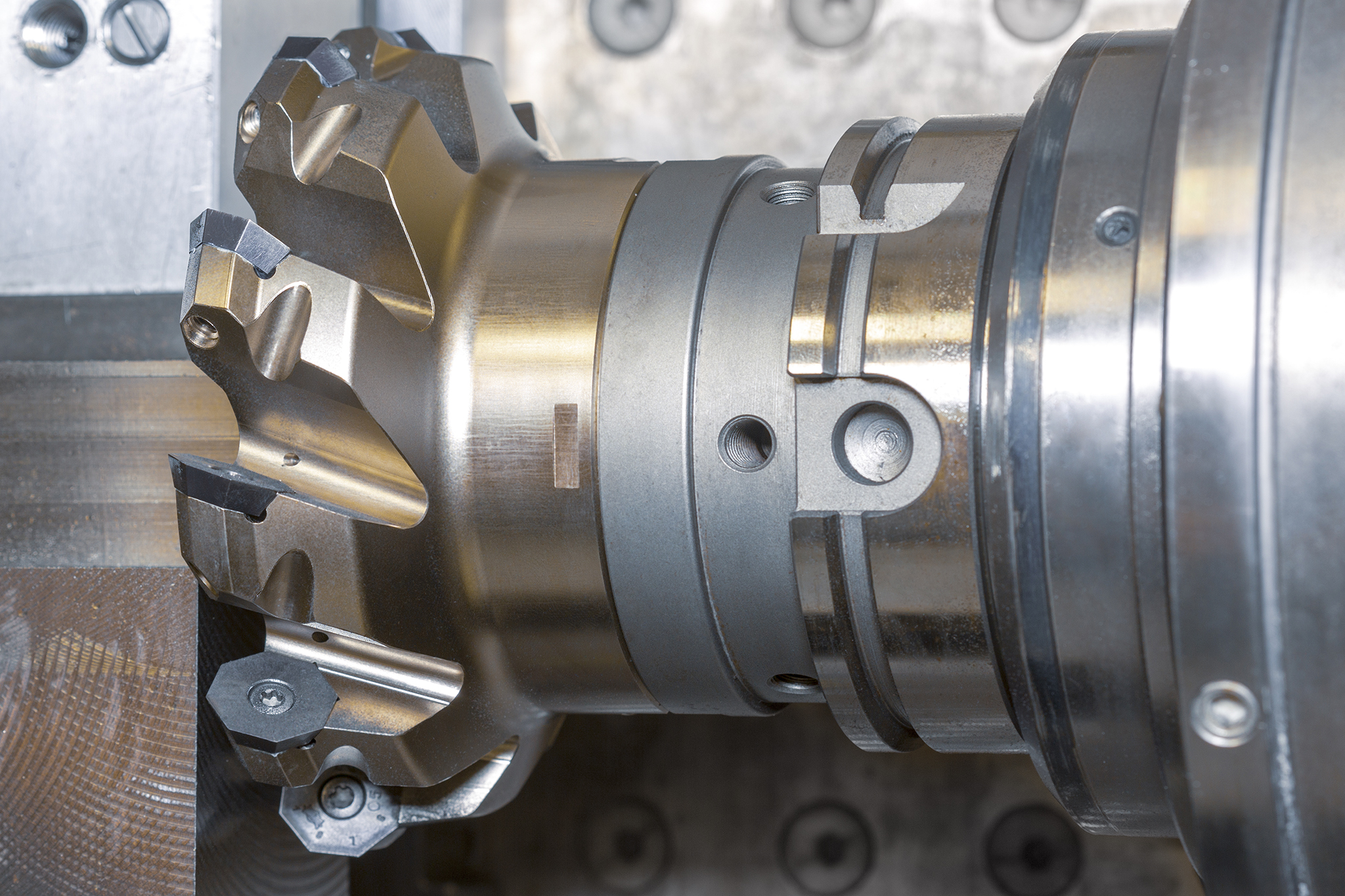

Ein Fräser mit Radial-Wendeschneidplatten im Einsatz in der Maschine.

Fräser mit radialen ISO-Wendeschneidplatten

Das Portfolio der Standardfräswerkzeuge wird durch ein besonders wirtschaftliches Fräsprogramm mit gepressten, radialen ISO-Wendeschneidplatten komplettiert. Die neuen, leistungsstarken Plan-, Eck-, Nut- und Walzenstirnfräser sind zum Schruppen sowie zur mittleren Bearbeitung von Guss, Stahl und rostfreiem Stahl ausgelegt.

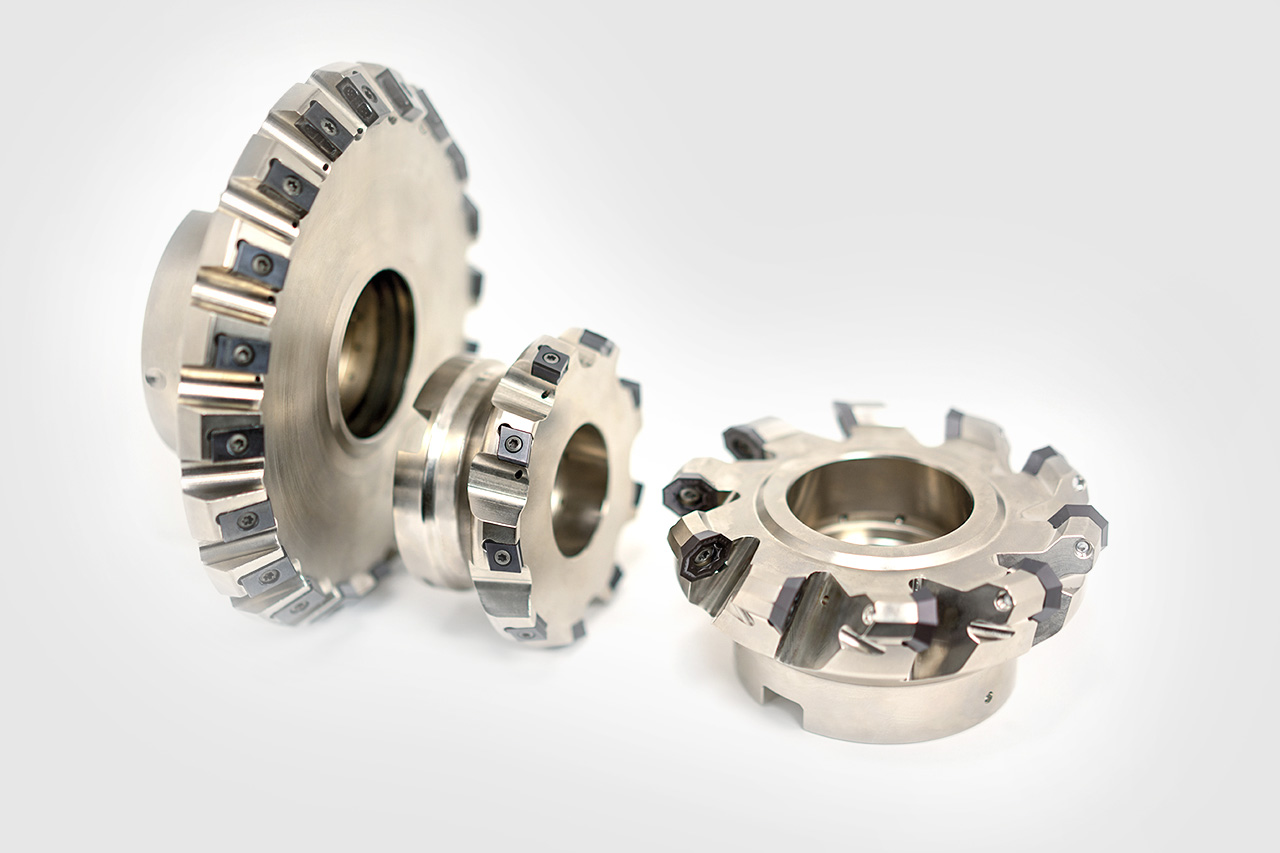

Planfräser

Schrupp- und Semibearbeitung von Planflächen.
  • Hochwirtschaftlich durch gesinterte, radiale Wendeschneidplatten
  • Schnitttiefen bis ap = 5 mm
  • Achtschneidige Wendeschneidplatte mit positiver Grundform für schwingungsanfällige Bauteile
  • Hochwirtschaftliche 16-schneidige Wendeschneidplatte mit negativer Grundform
  • Anstellwinkel 45°

Eckfräser

Ideal zum Fräsen von 90°-Schulterflächen.
  • Radiale Wendeschneidplatten mit zwei, vier und acht Schneidkanten
  • Wendeschneidplatten mit positiver Grundform für schwingungsanfällige Bauteile
  • Schnitttiefen bis ap = 11 mm
  • Anstellwinkel 90°

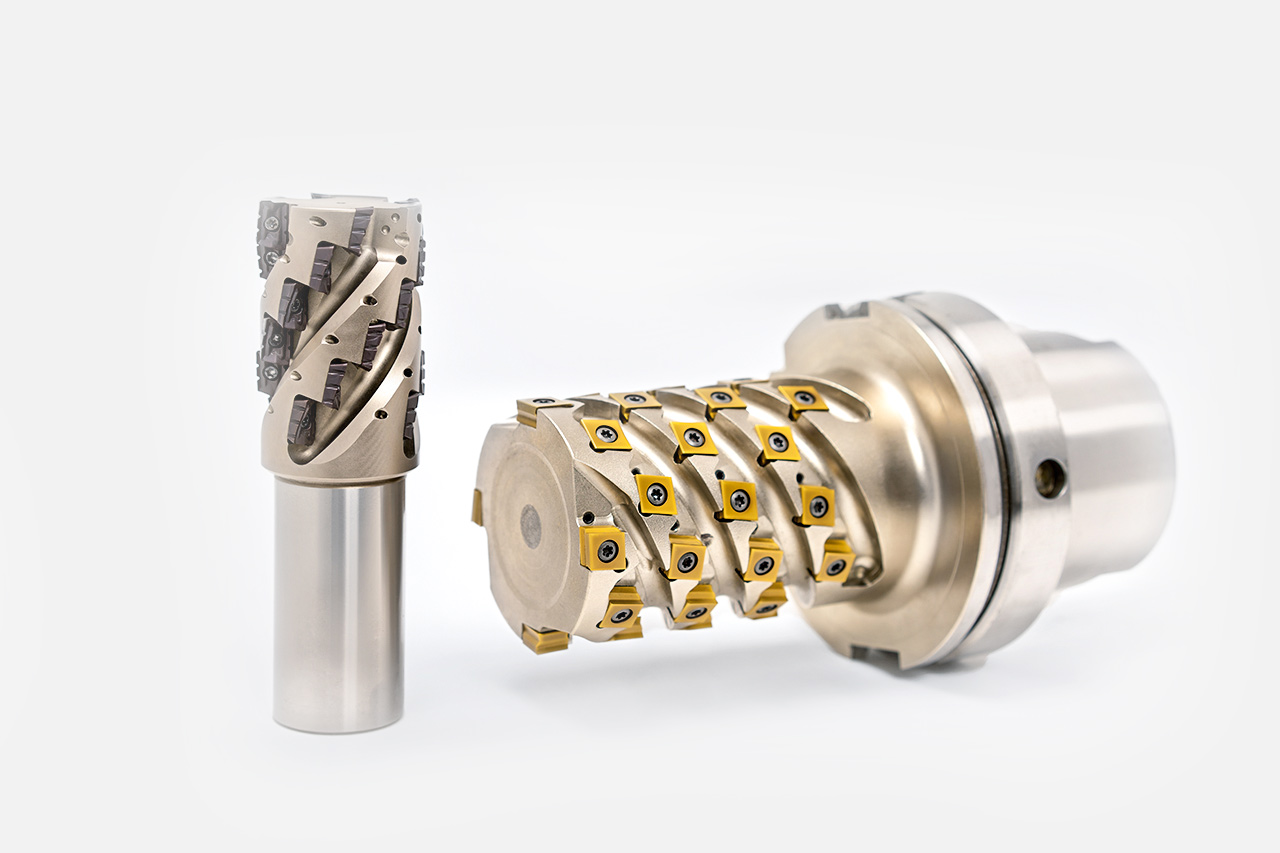

​​​​​​​Walzenstirnfräser

Für die Schruppbearbeitung mit hohen Schnitttiefen. Ideal für tiefes Eckfräsen und zum Besäumen.
  • Zwei- und vierschneidige radiale Wendeschneidplatten für kleine Durchmesser ab 25 mm
  • Schnitttiefen bis ap = 62 mm
  • Anstellwinkel 90°

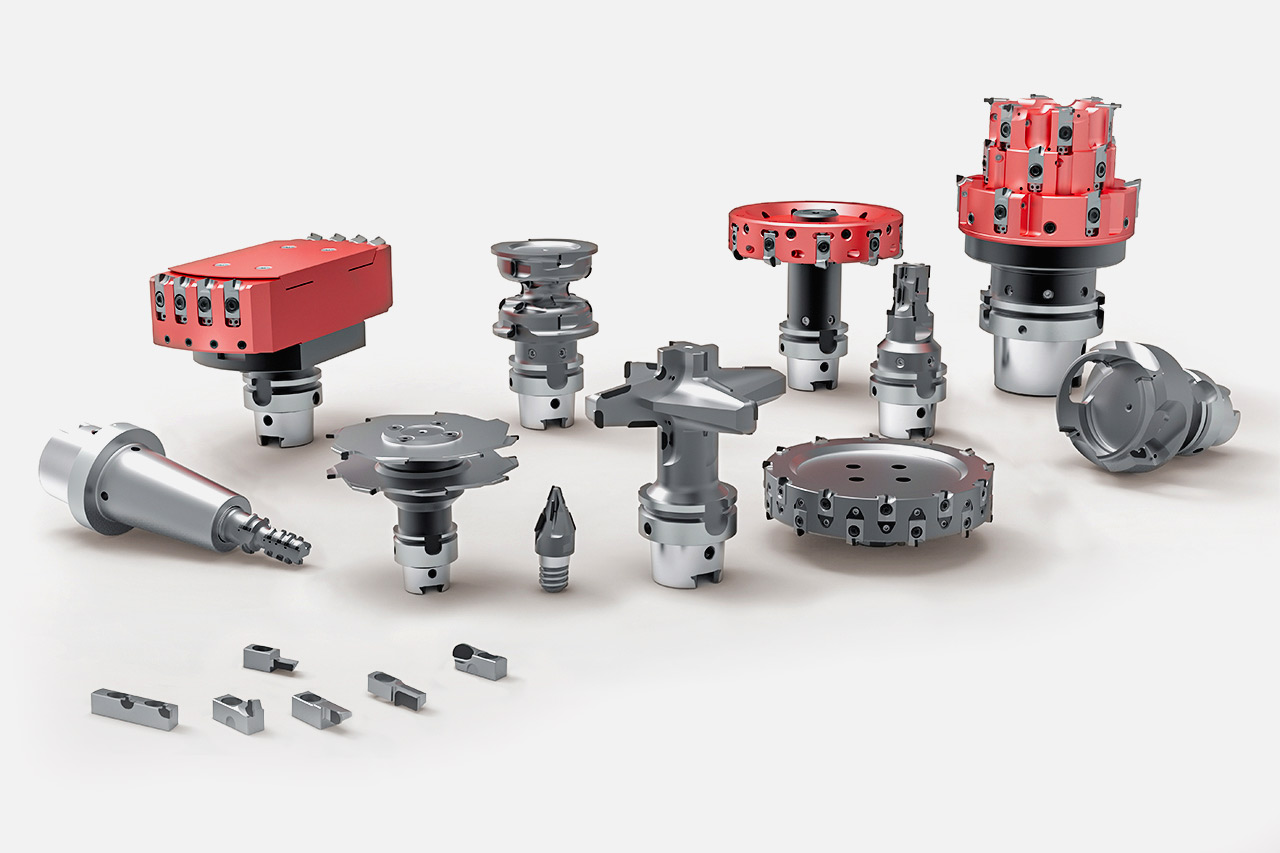

Das Bild zeigt eine Auswahl an kundenspezifischen Sonderfräswerkzeugen mit PKD-Schneiden von MAPAL.

Sonderlösungen mit PKD-Fräseinsätzen

Kundenspezifische Sonderlösungen mit PKD-Schneiden für höchste Anforderungen.
  • Fräser als Kombinationswerkzeug für reduzierte Nebenzeiten
  • Fräseinsätze in kundenspezifischen Formen und Konturen realisierbar
  • Zirkularfräser für komplexe Konturen und Einstiche

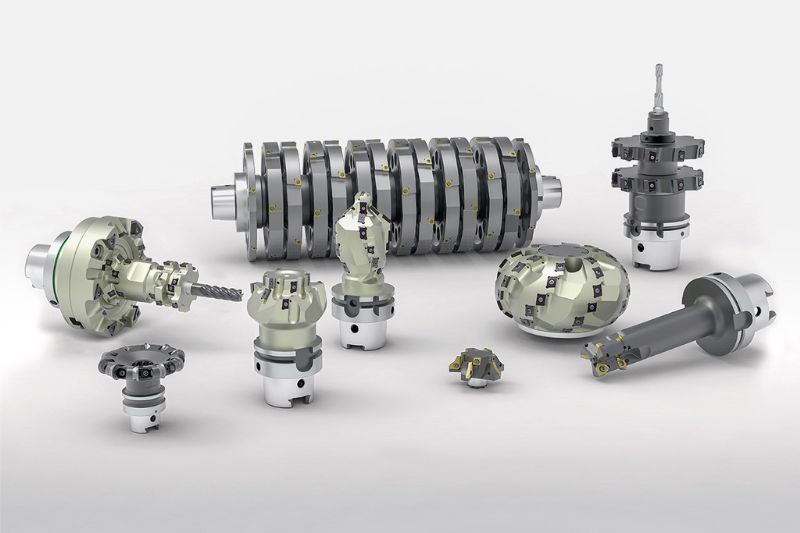

Auf dem Bild sind verschiedene Sonderfräswerkzeuge mit ISO-Wendeschneidplatten von MAPAL zu sehen.

Sonderlösungen mit Wendeschneidplatten

Kundenspezifische Sonderwerkzeuge mit ISO-Elementen für höchste Anforderungen.
  • Vorteile der Tangentialtechnologie auch bei Sonderfräsern
  • Mehrstufige Fräser für reduzierte Werkzeugwechsel
  • Hybridwerkzeuge kombinieren verschiedene Werkzeugsysteme
